1、尺寸: 1.0m×1.2m（寬×高)（允許偏差1.0cm) ;

2、技術要求;每4塊圍板應有1塊設置排水孔，排水孔直徑應為50mm，對應圍板規格的排水孔高度分別為80cm;

3、規格:防管涌圍井圍板以聚氯乙?。≒VC）塑料硬板為基材，以角鋼為支撐框架，支撐框架角鋼物理力學性能指標應符合《碳素結構鋼》(GB/T700-2006)。連接鋼管物理力學性能指標應符合《低壓流體輸送用焊接鋼管》(GB/T -3091-2015)。圍井圍板間止水系統應為兩布一膜復合土工膜，其膜材應為厚0.2mm-的聚乙烯膜，基材應為2×150g/m2非織造土工布，質量應滿足《土工合成材料非織造復合土工膜》(GB/T-17642-2008）;

4、防管涌圍井圍板尺寸允許偏差為±1.0cm;

5、PVC塑料硬板允許偏差土1.0cm;

6、厚度≥3.8mm;

7、密度(g/cm3) :·≤1.5、拉伸強度≥38 MPa;

9、沖擊強度(KJ / m2)(無缺口）:≥4.8

10、維卡軟化點(℃) :·≥90

概述：

防汛裝配式圍井和防汛土工濾墊主要用于搶護堤壩管涌破壞。該項成果已獲得國家發明專利(專利號為：ZL01134034.7)。并于2002年10月通過由水利部國際合作與科技司在南京主持召開的成果鑒定。鑒定委員會認為：該項研究成在搶護堤防管涌破壞的技術和方法上具有創新性和先進性，達到國際先進水平，具有廣泛的推廣應用價值。

2、防汛裝配式圍井：

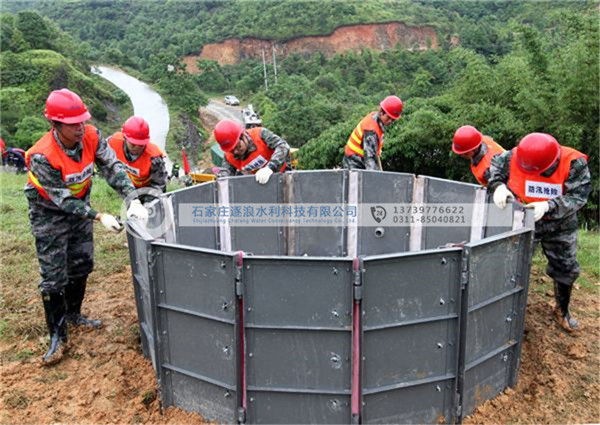

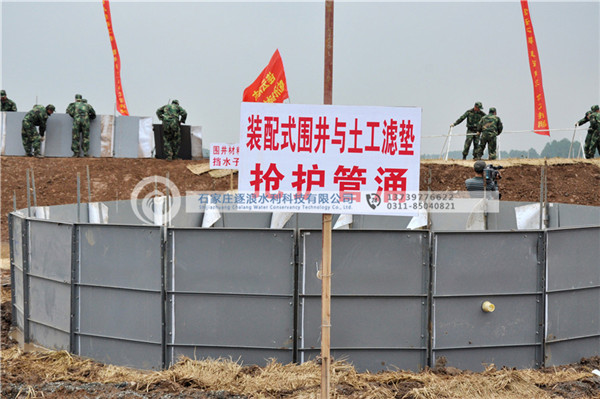

防汛裝配式圍井是由單元圍板現場裝配而成，主要用于搶護堤防管涌破壞。通常作為國家、流域或省市定點防汛倉庫搶險儲備器材和各級防汛搶險隊的搶險裝備。

2.1、作用原理和特點：

裝配式圍井是搶護堤防管涌的有效措施之一。其作用原理是使圍井內保持一定的水位，降低管涌孔口處的水力坡降，減少動水壓力，使管涌流動的土顆?；謴?fù)穩定，從而達到抑制管涌破壞繼續發展。

防汛裝配式圍井突破了傳統構筑圍井的思維模式，摒棄了傳統的圍井材料、結構和施工工藝，是一種全新、快捷、廉價、環保型防汛搶險器材。具有施工高效快捷，裝配靈活，適應性強，便于儲運，造價低廉，可重復使用，綠色環保等特點。

2.2、結構。

防汛裝配式圍井主要由四部分組成。

(1)單元圍板。單元圍板是裝配式圍井的主要組成部分。單元圍板主要由擋水板、加筋角鐵和連接件等三部分組成。擋水板為高強度聚氯乙稀塑料板，通過特殊工藝加工而成，具有抗拉和抗沖擊強度高等優點;加筋角鐵(二種規格分別為：L40×40×4和L25×25×3)可提高單元圍板的整體強度;連接孔為Ф32mm的鋼管，一側2個，共4個，以便連接單元圍板;每5塊圍板有1塊設置排水孔，排水孔直徑應為50mm，對應圍板規格的排水孔高度分別為60cm、70cm和80cm。

(2)固定件。固定件為Ф21mm的鋼管，其長度為2.0、1.7和1.5m，分別用于1.5、1.2和1.0m的圍井，它的主要作用是連接和固定單元圍板。

(3)排水系統。排水系統由帶堵頭排水管件構成，主要作用為調節圍井內的水位。

(4)止水系統。單元圍板間的止水系統采用復合土工膜(GT150g/m2/GE0.2mmPE/GT150g/m2)，用于防止單元圍板間漏水。

2.3、主要指標：

(1)單元圍板尺寸：寬1.0m，高分別為1.0，1.2和1.5m。

(2)圍井大?。嚎筛鶕?jù)管涌險情的實際情況和搶險要求組裝，一般為管涌孔口直徑的8～10倍。

(3)圍井內水深：根據管涌險情的實際情況和搶險要求，由圍井中的排水系統調節其水深。

(4)單元圍板重量：19.5kg(高1.5m);17.5kg(高1.2m);16.0kg(高1.0m)。
